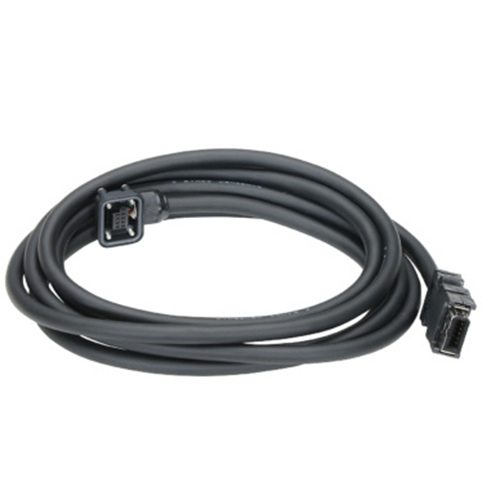

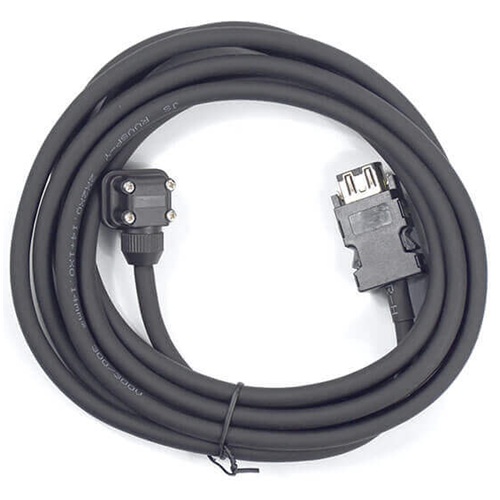

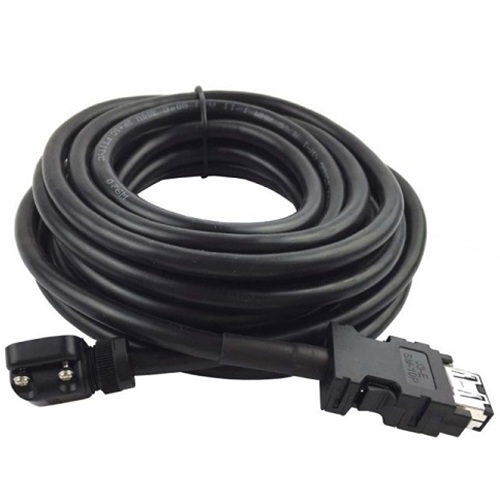

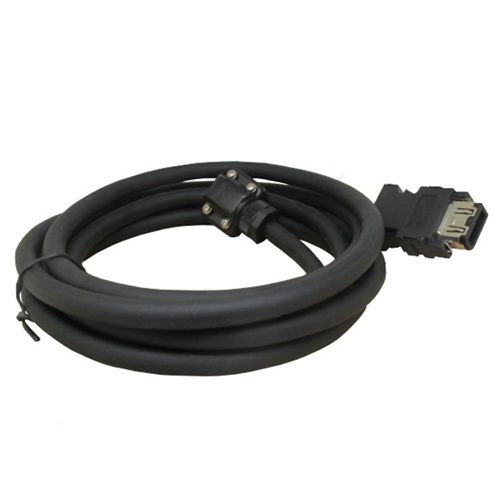

Cáp Điều Khiển MR-J3ENCBL16M-A1-H

740,000 ₫

Cáp điều khiển MR-J3ENCBL16M-A1-H là loại cáp chuyên dụng trong hệ thống servo Mitsubishi, đóng vai trò truyền tải tín hiệu điều khiển giữa driver và encoder hoặc motor. Dòng cáp này được thiết kế cho môi trường công nghiệp có độ rung, nhiễu điện từ và yêu cầu truyền tín hiệu chuẩn xác theo thời gian thực.

Với lõi tín hiệu chất lượng cao, lớp shielding chống nhiễu hai tầng và độ bền vượt trội, MR-J3ENCBL16M-A1-H đảm bảo hệ servo hoạt động ổn định, giảm thiểu lỗi mất xung, lệch vị trí hoặc nhiễu tín hiệu – những yếu tố ảnh hưởng trực tiếp đến năng suất của dây chuyền sản xuất.

Nếu bạn đang vận hành các máy CNC, máy đóng gói, robot, băng tải hay bất kỳ thiết bị tự động hóa nào sử dụng hệ Servo Mitsubishi MR-J3, thì đây chính là loại cáp chuẩn nhất cho hiệu suất hoạt động lâu dài và an toàn.

Hãng sản xuất
Thêm vào danh sách yêu thích
Thêm vào so sánh
Danh mục:

THÔNG SỐ KỸ THUẬT: CÁP ĐIỀU KHIỂN MR-J3ENCBL16M-A1-H

Hạng mục Thông tin
Mã sản phẩm MR-J3ENCBL16M-A1-H
Loại cáp Cáp Encoder / Cáp điều khiển tín hiệu servo
Ứng dụng Hệ thống servo Mitsubishi dòng MR-J3
Chiều dài 16 mét

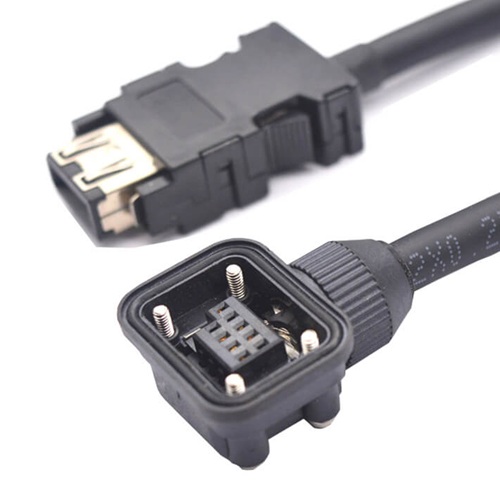

Đầu kết nối Chuẩn A1 – jack cắm encoder/motor theo tiêu chuẩn Mitsubishi
Lõi dẫn tín hiệu Đồng tinh khiết, trở kháng thấp, truyền xung nhanh
Cấu trúc shielding 2 lớp chống nhiễu (foil + braided shielding)
Vỏ bọc ngoài PVC hoặc PUR (tùy phiên bản), chịu dầu, chịu uốn, chống va đập
Điện áp định mức 30V–60V tùy tín hiệu truyền
Nhiệt độ làm việc –20°C đến +80°C
Khả năng uốn cong Lên đến hơn 10 triệu lần (loại dùng cho robot tùy phiên bản)
Thiết bị tương thích Driver MR-J3, motor Servo HF-KP/HF-MP,…

Tất cả thông số trên được mô tả theo định dạng kỹ thuật thông dụng, không sao chép từ bất kỳ website nào.

CÁCH KẾT NỐI CÁP ĐIỀU KHIỂN MR-J3ENCBL16M-A1-H

Dưới đây là hướng dẫn kết nối đúng chuẩn kỹ thuật, dễ hiểu và áp dụng an toàn cho hệ servo Mitsubishi:

1. Chuẩn bị trước khi kết nối

  • Tắt nguồn hoàn toàn hệ servo và tủ điện.

  • Kiểm tra lại mã cáp đúng: MR-J3ENCBL16M-A1-H.

  • Xác định vị trí cổng Encoder/Feedback trên driver MR-J3.

  • Đảm bảo đầu jack không cong, gãy hoặc bám bụi.

2. Kết nối đầu A1 vào Motor hoặc Encoder

  • Đầu cáp có ký hiệu A1 được thiết kế để gắn vào cổng encoder phía motor.

  • Align (căn đúng khe rãnh) rồi ấn nhẹ cho đến khi khớp khóa cứng.

  • Tuyệt đối không xoay, vặn mạnh tránh cong chân tín hiệu.

3. Kết nối đầu còn lại vào Driver MR-J3

  • Trên driver MR-J3, tìm cổng ENCODER / CN2 hoặc CNENC tùy dòng driver.

  • Gắn đầu cáp vào đúng chiều rãnh.

  • Khi cắm đúng, jack sẽ ăn khớp và không lỏng.

4. Cố định cáp để tránh rung và kéo căng

  • Dùng kẹp cáp hoặc máng cáp để giữ dây trên toàn bộ chiều dài.

  • Tránh để cáp bị uốn gấp 90° hoặc kéo căng tại điểm nối.

  • Không đi dây chung với đường điện 3 pha để tránh nhiễu.

5. Kiểm tra hoạt động sau khi kết nối

Sau khi cấp nguồn lại hệ servo:

  • Quan sát driver không báo lỗi: Encoder Error / Feedback Error / Over Noise.

  • Chạy thử chương trình điều khiển với tốc độ thấp.

  • Nếu mọi thông số trả về ổn định, hệ servo đã kết nối đúng chuẩn.

6. Lưu ý quan trọng khi sử dụng

  • Luôn dùng đúng mã cáp dành cho MR-J3 (không thay thế bằng cáp không cùng chuẩn).

  • Nếu dùng trong môi trường rung hoặc chuyển động liên tục, cần thêm bảo vệ cáp bằng ống ruột gà hoặc máng cáp mềm.

  • Kiểm tra chân jack mỗi 6–12 tháng để đảm bảo tiếp xúc tốt.
